開關電源輸入端繼電器的作用在一些大功率開關電源場合很重要，它有什么特別呢？原來繼電器接在輸入端，是用來短接軟啟動熱敏電阻，降低靜態(tài)功耗的。
對于有些應用來說，降低功耗特別關鍵，在NTC熱敏電阻上的功耗不能忽略不計。這時候可以在NTC熱敏電阻上并聯一個繼電器。

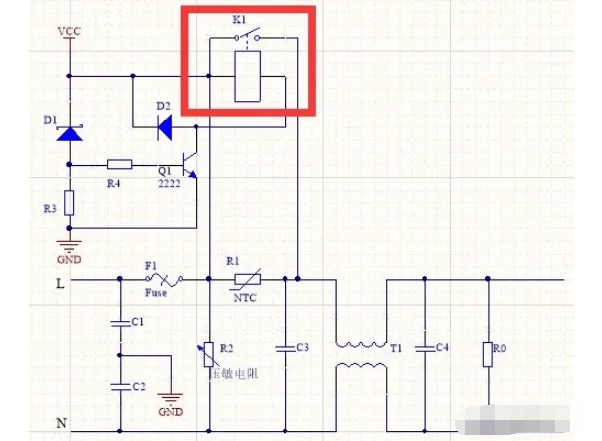

VCC是輔助源電路，比如5V或12V。
繼電器初始是斷開的。當VCC逐漸達到自身電壓的時候，穩(wěn)壓二極管D1導通，三極管Q1打開，繼電器K1閉合，相當于把限流NTC熱敏電阻R1短路。
開關電源開啟瞬間，會給整流橋后的大電解電容充電，有很大的瞬間啟動電流；一般情況下，用NTC熱敏電阻在電路中抑制浪涌電流，而在電路正常工作時由于繼電器閉合把熱敏電阻短路，這樣既起到了抑制浪涌電流的作用，也降低了功耗，而且還能延長熱敏電阻的使用壽命。
